Permanent-Lasthebemagnete Typ EMX

ausgelegt zum Heben und Transportieren von Rund- und Flachmaterial

Leistungsstark, geringes Eigengewicht, hoher Sicherheitsfaktor, leichte Handhabung

Permanent-Lasthebemagnete Typ EMX

Die Permanent-Lasthebemagnete sind mit einem starken und leistungsfähigen Hochenergie-Magnetsystem Neodym ausgeführt und eignen sich zum Transportieren, Heben und Fixieren von Rund- und Flachmaterialien aus verschiedensten ferromagnetischen Materialien.

Durch die Sicherheitsarretierung des Schalthebels ist gewährleistet, dass die Lasthebemagnete während des Betriebs ohne äußere Einwirkung nicht abgeschaltet werden können.

Der dreifache Sicherheitsfaktor auf die empfohlene Hebekraft garantiert selbst bei unterschiedlichen Bedingungen wie Oberflächenbeschaffenheit, Materiallegierungen und Plattendicken noch eine optimale Funktion.

Das geringe Eigengewicht und die prismatischen Polflächen, die bei Bedarf auch nachgeschliffen werden können, gewährleisten eine hohe Lebensdauer und optimale Einsatzmöglichkeiten.

						Hebekraft*
Art.-Nr.	Länge	Breite	Höhe	Gesamt-	Flachmat.	Rundmat.	Flachmat.	Aufnahme	Ge-
				höhe	emp-	emp-	geprüft	für Rund-	wicht
					fohlen	fohlen		material
	mm	mm	mm	mm	kN	kN	kN	mm	kg
BM 50.700	188	80	75	152	2,5	1,0	8,0*	Ø 40-350	7
BM 50.701	262	100	95	185	5,0	2,5	16,0*	Ø 60-400	17
BM 50.702	360	140	135	235	10,0	5,0	35,0*	Ø 80-400	42
BM 50.703	485	180	170	299	20,0	10,0	64,0*	Ø 150-500	92

*gemessen auf einer Stahlplatte St37, geschliffen, 60 mm stark
**Hinweis: 1 kN entspricht 100 kg

Aus Sicherheitsgründen wird ein Faktor 1 : 3 auf die geprüfte Hebekraft empfohlen, um den unterschiedlichsten Bedingungen wie Oberflächenbeschaffenheit, Materiallegierung und Plattendicke der Werkstücke Rechnung zu tragen.

Die Permanent-Lasthebemagnete sind in der Europäischen Union gemäß den geltenden EU-Maschinenrichtlinien gefertigt. Im Lieferumfang sind Prüfzertifikat, EG-Konformitätserklärung und Bedienungsanleitung enthalten. Eine Garantie wird unter normalen Einsatzbedingungen gemäß den gesetzlichen EU-Bestimmungen gewährt.

Produktvideo "Permanent-Lasthebemagnet"

Entscheidung merken

Dieses Video wird bei Aktivierung von Google YouTube nachgeladen.
Es gelten die Datenschutzerklärungen von Google.

Produktvideo "Abreißvorrichtung für Permanent-Lasthebemagnet"

Entscheidung merken

Dieses Video wird bei Aktivierung von Google YouTube nachgeladen.
Es gelten die Datenschutzerklärungen von Google.

Hebekräfte

Luftspalt		0,0 mm	0,1 bis 0,3 mm	0,3 bis 0,5 mm
Oberfläche		sauber und flach geschliffen	Rost/warm gewalzt	unregelmäßig und grob
Art.-Nr.	Materialdicke	max. Hebekraft	max. Hebekraft	max. Hebekraft
		kN	kN	kN
BM 50.700	≥15 mm	2,50	1,50	1,25
	10 mm	2,20	1,45	1,25
	5 mm	1,00	0,80	0,70
	Ø 50 mm	1,25	0,75	0,60
	Ø 350 mm	1,25	0,75	0,60

BM 50.701	≥20 mm	5,00	3,30	3,00
	10 mm	3,30	2,50	2,30
	5 mm	1,30	1,10	1,00
	Ø 60 mm	2,50	1,65	1,50
	Ø 400 mm	2,50	1,65	1,50

BM 50.702	≥35 mm	10,00	7,90	7,25
	20 mm	7,90	6,30	5,75
	10 mm	3,85	3,50	3,25
	5 mm	1,60	1,45	1,40
	Ø 80 mm	5,00	3,90	3,60
	Ø 400 mm	5,00	3,90	3,60

BM 50.703	≥50 mm	20,00	17,50	16,00
	25 mm	14,00	13,50	12,00
	15 mm	9,00	8,50	8,00
	Ø 150 mm	10,00	8,50	8,00
	Ø 400 mm	10,00	8,50	8,00

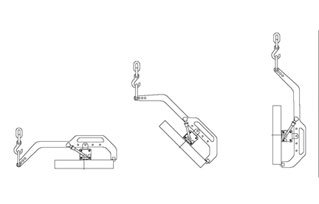

Permanent-Lasthebemagnete für Senkrechtbetrieb
zum Heben und Schwenken von flachen Teilen um 90°

Permanent-Lasthebemagnete Typ EMX für Senkrechtbetireb

Permanent-Lasthebemagnete Typ EMX für Senkrechtbetireb

Einsatzbeispiel Permanent-Lasthebemagbet Typ EMX


Art.-Nr.	A	B	C	D	E	H	L	Gewicht
				min.-max.	min.-max.	min.-max.	min.-max.
	mm	mm	mm	mm	mm	mm	mm	kg
BM 50.708*	188	210	767	200 - 500	10 - 100	200 - 500	200 - 1000	13
BM 50.709*	262	260	970	200 - 700	15 - 120	250 - 700	300 - 1000	25

Art.-Nr.	Hebekraft	Hebekraft
	Flachmaterial	Flachmaterial
	empfohlen	geprüft
	kN / kg	kN / kg
BM 50.708*	1,75 / 175	5,25 / 525
BM 50.709*	3,50 / 350	10,5 / 1050

Hebekräfte gemessen auf einer Stahlplatte St37, geschliffen, 60 mm stark.

* verwendete Magnete:
- bei Art.-Nr. BM 50.708: Permanent-Lasthebemagnet, Typ EMX, Art.-Nr. BM 50.700
- bei Art.-Nr. BM 50.709: Permanent-Lasthebemagnet, Typ EMX, Art.-Nr. BM 50.701
- die Abmessungen entnehmen Sie bitte der oben abgebildeten Tabelle -

Hebekräfte

Luftspalt		0,0 mm	0,1 bis 0,3 mm	0,3 bis 0,5 mm
Oberfläche		sauber und flach geschliffen	Rost/warm gewalzt	unregelmäßig/ grob
Art.-Nr.	Materialdicke	max. Hebekraft	max. Hebekraft	max. Hebekraft
		kN	kN	kN
BM 50.708	15 - 100 mm	1,75	1,05	0,87
	10 - 15 mm	1,50	1,00	0,58

BM 50.709	20 - 120 mm	3,50	2,30	2,10
	15 - 20 mm	3,00	2,00	1,80
	10 - 15 mm	2,30	1,75	1,60
