Magnetspannplatten - permanent und elektro

Elektro-Permanent-Magnetspannplatten mit Querpolteilung - konstruiert für Schleif- und Erodierarbeiten

Merkmale:
- einheitliches Magnetfeld
- garantierte Dichtheit, tauchfähig in flüssigem Dielektrium
- Haftkraft: 120 N/cm²
- Schutzart: IP 67
- Eingangsspannung: AC 400 Volt
- im Lieferumfang enthalten: 2 Anschlagleisten und 4 m Kabel von der Spannplatte zur Steuerung

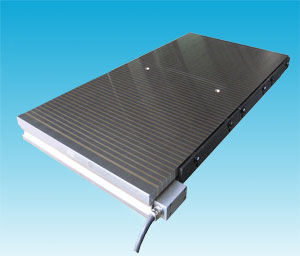

Elektro-Permanent-Magnetspannplatte mit Querpolteilung - konstruiert für Schleif- und Erodierarbeiten

Elektro-Permanent-Magnetspannplatte mit Querpolteilung - konstruiert für Schleif- und Erodierarbeiten

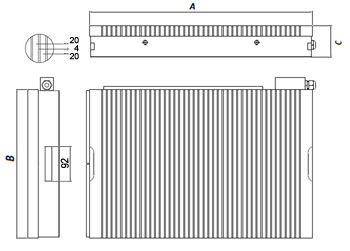

Zeichnung Elektro-Permanent-Magnetspannplatte mit Querpolteilung

Art.-Nr.	A	B	C	Polteilung	Gewicht
	mm	mm	mm	15 mm Stahl / 4 mm Messing	kg
BM 66.010	400	200	85	15 mm Stahl / 4 mm Messing	50
BM 66.011	500	200	85	15 mm Stahl / 4 mm Messing	65
BM 66.012	600	200	85	15 mm Stahl / 4 mm Messing	78
BM 66.013	800	200	85	15 mm Stahl / 4 mm Messing	95
BM 66.020	500	300	85	20 mm Stahl / 4 mm Messing	99
BM 66.021	600	300	85	20 mm Stahl / 4 mm Messing	119
BM 66.022	800	300	85	20 mm Stahl / 4 mm Messing	158
BM 66.023	1000	300	85	20 mm Stahl / 4 mm Messing	198
BM 66.030	600	400	85	20 mm Stahl / 4 mm Messing	158
BM 66.031	800	400	85	20 mm Stahl / 4 mm Messing	211
BM 66.032	1000	400	85	20 mm Stahl / 4 mm Messing	263
BM 66.033	1200	400	85	20 mm Stahl / 4 mm Messing	316
BM 66.040	800	500	85	20 mm Stahl / 4 mm Messing	262
BM 66.041	1000	500	85	20 mm Stahl / 4 mm Messing	329
BM 66.042	1200	500	85	20 mm Stahl / 4 mm Messing	395
BM 66.050	800	600	85	20 mm Stahl / 4 mm Messing	316
BM 66.051	1000	600	85	20 mm Stahl / 4 mm Messing	395
BM 66.052	1200	600	85	20 mm Stahl / 4 mm Messing	474

Weitere Abmessungen auf Anfrage lieferbar.

Steuerungen für Elektro-Permanent-Magnetspannplatten

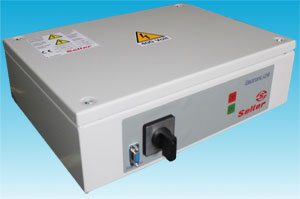

Steuerung für Elektro-Permanent-Magnetspannplatten

(für Magnetisierung und Entmagnetisierung der Magnetspannplatten)

- im Metallgehäuse
- mit Fernbedienung
- mit Haftkraftregulierung in 9 Schritten
durch Tastschalter
- Eingangsspannung einphasig: AC 400 V (max. 50 A)
- mit Sicherheitskontakt, der verhindert, dass
die Maschine gestartet wird, wenn die
Magnetspannplatte nicht eingeschaltet ist.
- Gewicht: 5 kg
- Art.-Nr. BM 66.900 (1 Kanal-Steuerung)

2 Kanal-Steuerungen (für größere Elektro-Magnetspannplatten) auf Anfrage lieferbar.
